一、浮球液位开关是一种结构简单，使用方便的液位控制零件，它设有复杂的电路，不会受到干扰，只要材质选择正确，任何性质液体、压力、温度皆可使用。

二、用途：各种工业设备、家用电器等油、水类机器。不锈钢浮球液位开关***用于各种中小型常压和受压储液罐的液位检测、信号远传、开关报警，可适用于各种卫生、环保、有毒、带浓酸碱腐蚀性强介液体使用。

三、产品分类说明
  系列  组合形式  特点  系列 1:塑胶类 组合形式1:  全PP材料  特点: (***辣,食品级,适用于水类、食用油类介质的液体,家用电器等产品，温度：-10- 85°)组合形式2: PP NBR浮球  特点:(耐a温比全PP材料高,比重低,适用于柴油、机油产品)组合形式3: PVDF  特点: (耐温120度，***腐蚀强,结构精巧***)系列2:不锈钢类  组合形式1:全不锈钢(***)  特点:(耐温达200度,适用于油类、水类高温环境) 组合形式2:不锈钢 PP浮球   特点:(***,食品级,适用于特定杆长的水类介质产品) 组合形式3:不锈钢 NBR浮球    特点:(可耐较高温度,比重低,适用于特定杆长的油类介质产品) 组合形式4:不锈钢 防爆型接线盒  特点:(温度160°用于大型水池、油箱、压力罐，杆长可做4米，多点液位控制，外接防爆  型接线盒.)

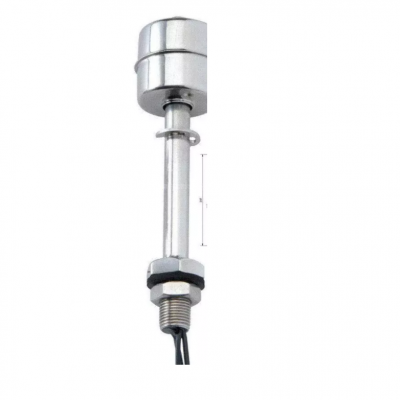

不锈钢常规型号有：ZC-SS45I、ZC-SS80L、ZC-SS125I、ZC-SL2其他型号按要求订制。

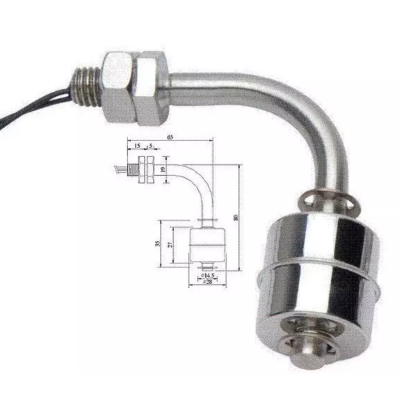

安装形式分为有：顶部安装、底部安装、侧面安装。
安装螺纹一般按我公司标配： M10粗牙、M12粗牙、4分牙、8分牙、1寸牙、2寸牙、1/8NPT，法兰提供DN50-DN200，和铝合金、塑料、防爆型接线盒等等，适用安装于各种形式的容器、灌、水箱、水池、水筒。

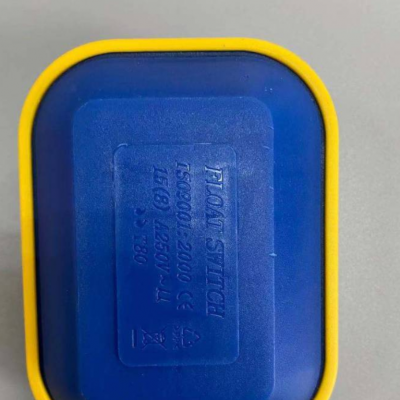

小型塑料浮球开关常规型号有：ZC-PP25I、ZC-PP31I、ZC-PP40I、ZC-PP44I、ZC-PP52I、ZC-PP73I、ZC-PP85I、ZC-PP100I，侧装的有ZC-PL-1、ZC-PL-2。

四、液体介质性质与浮球关系：
  1.液体比重不同时，浮球的动作位置将会有所变动，一般SG比水小时，浮球浸在液体中部分将相对增多。
  2.浮球开关产品参考比重以水（SG=1）所以使用时在选用浮球时须考虑液位的比重SG，一定大于浮球规格所标示，否则，浮球开关无法浮动。
  3.粘度高不会干涸的液体，一般应选用外径较大的不锈钢浮球。
  4.浮球开关是使用磁铁来感应磁簧开关，因此被测液位应无铁屑，否则铁屑粘在浮球上面浮球浮不起来会影响浮球队开关的动作。

五、浮球开关的量法及订货需知：
  1.从外六角平面到浮球开关的***部测量为开关总长度。
  2.在测量2卡簧中间的距离以及浮球尺寸，如果说是多个浮球，应测量浮球与浮球之间的距离。
  3.测量杆子直径和螺纹型号。
  4.根据接线方式和控制水位的需要应标明出线几根、线长长度、线材材质、浮球在那个位置通断、所需要的电压电流、触电形式常开还是常闭、温度范围等等。

六、浮球选型说明：
　请依照被测物之使用温度、压力、比重、***等特性，选用下列各种规格的浮球。                                                                1  温度：PVDF浮球温度为120℃，PP浮球为80℃，SUS304/316为200℃。
  2、 浮球尺寸：PVDF浮球ф24*22*9.5，塑料浮球大小都有。不锈钢浮球ф125*125*23、ф75*75*23、ф51*61*15、ф45*56*15、ф42*50*15、ф40*35*15、ф38*26.5*9.5、ф28*28*9.5、ф24*24*9.5。
 3、 粘性：应选用浮球直径较大、比重小的浮球才能克服液体表面张力。
 4、 化性：塑胶材质适用于浓酸碱酸碱场所，如有温度考虑时应选用不锈钢　   5、 电压：50W/10W  200VDC/110VDC 电流：1.5A/0.7A。                               非标类订做需知：
1.导杆长度：？ （常规型：45mm、75mm、80mm、125mm等）
